一、產品特點
1、本實訓裝置主要由配電電路系統、室內給排水系統、熱水供暖、燃?xì)夤庀到y(tǒng)等四大系統組成。
2、本實訓裝置通過該裝置的操作訓練可考核學生掌握給排水設備安裝與控制的綜合能力，如管材切割與連接、管道安裝、設備安裝、電氣安裝、設備接線、故障排查等；同時，可培養學生的團隊合作能力、工作效率、質量意識、安全意識、職業道德和職業素養等。
本實訓裝置根據建筑物行業中住宅和工業場所給排水工程、室內供暖系統的特點采用工程對象系統設計實訓模型，適合建筑類、裝潢裝飾類、電氣技術類職業院校、技工學校和職業培訓機構等相關專業教學設備。
3、實訓室安全保護系統完善，實時監測設備運行狀態，具有漏電、過流、過壓、欠壓等保護。
4、裝置可以實現視頻化、網絡化實訓系統，可以實時監控實訓現場情況360度無死角體現競賽的過程。從而便于遠程管理。
二、技術性能
1、輸入電源：單相三線AC220V±10% 50Hz
2、設備尺寸：長×寬×高 3200mm×1200mm×2100mm
3、系統容量：＜5kVA
4、安全保護：設有電流型漏電保護、接地保護，安全符合相關國家標準
5、控制電源：智能電源管理系統具有短路、過流、過壓、欠壓、失壓、功率限定6大保護6、功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功
采用LCD液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。
閥值值設備：短路、過流、過壓、欠壓、失壓、功率等閥值設定
短路保護：保護設備電流大到3倍時同，0.3秒內瞬間跳閘
漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。
過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。
過壓保護：有效防止設備損壞，當電壓達到時270V時，系統0.5秒內瞬間跳閘。
欠壓保護：有效防止設備損壞，當電壓達到時165V時，系統0.5秒內瞬間跳閘。
強制故障鎖定功能：發生故障導致跳閘時，人為無法上電，只能通過清除故障后，才能上電成功
故障查詢：一鍵故障可查詢歷史故障源
故障測試功能：可在線測試出系統中不安全的用電功能，用一鍵故障可查詢可排除故障源
手自動功能：手動、自動自由切換
三、系統特點組成。

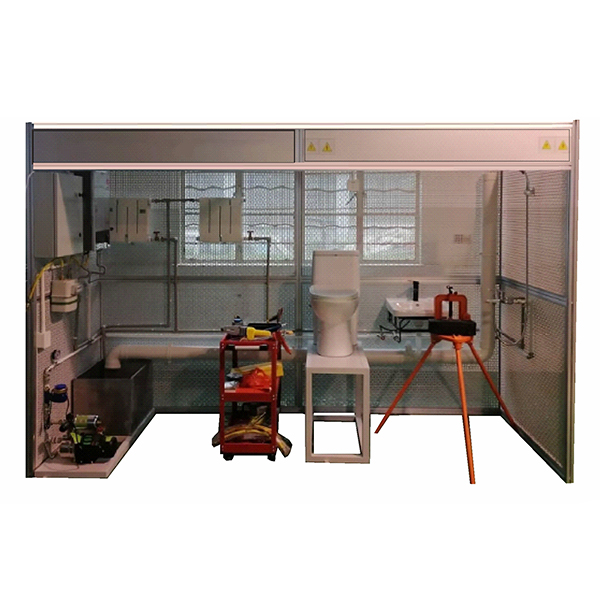

1、采用工業4040直角鋁材和網孔板組合模擬真實房間結構，安裝器件方便。主要由建筑模型、電源箱、插座、照明燈、熱源鍋爐、散熱器、閥門、供熱管道、電路施工敷線材料、生活給水系統材料、生活排水系統材料、水暖系統材料及儀表等組成。
實訓模型
2、系統主要由：生活給水系統、熱水給水系統、排水系統、熱水供暖系統、燃?xì)夤苈穼?shí)訓系統、電氣控制系統、工具配置等7大模塊部分組成。基本包括了室內全部水、電、氣系統。
（一）生活給水系統
主要有供水水箱、給水泵、給水管道、壓力表、脈沖水表、水龍頭、洗臉盆、智能坐便器、地漏和淋浴頭等組成。管路采用不銹鋼管進行設計，可進行不銹鋼管和鍍鋅管的切割、安裝和通水試驗操作，通過脈沖式水表可以完成用水量的計量。給水水泵采用全自動自吸泵，自帶壓力開關、自動啟?？刂?，保證閥門打開，水泵自動打開，閥門全關，水泵自動關閉。
供水水箱：采用不銹鋼材質，尺寸為400×320×300mm（長×寬×高），帶有過濾網。
全自動給水泵：功率0.35KW，單相AC220V供電。
水泵，水箱和脈沖水表采用一體化底板設計。
配置清單：
|
序號 |
設備名稱 |
數量 |
主要技術指標 |
|
1 |
智能坐便器 |
1個 |
電源220V |
|
2 |
地漏 |
1個 |
|
|
3 |
洗臉盆 |
1個 |
|
|
4 |
水龍頭 |
1個 |
|
|
5 |
脈沖水表 |
1個 |
|
|
6 |
壓力表 |
1個 |
|
|
7 |
給水泵 |
1個 |
|
|
8 |
淋浴頭 |
1個 |
花灑 |
|
9 |
鋼管 |
6M |
20MM |
|
10 |
鋼管接頭 |
10個 |
|
|
11 |
PPR熱水管 |
10M |
|
（二）、熱水給水系統
主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。
電加熱鍋爐：40L，具有防超溫、防干燒、防超壓、防漏電、防腐蝕等保護功能。
配置清單
|
序號 |
設備名稱 |
數量 |
主要技術指標 |
|
1 |
熱水器 |
1 |
40L |
（三）排水系統
主要有排水管道組成。排水管路主要采用UPVC管進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作。
配置清單：
|
序號 |
設備名稱 |
數量 |
主要技術指標 |
|
1 |
PVC管 |
10M |
20MM |
|
2 |
PVC管接頭 |
若干 |
|
|
3 |
110PVC管 |
4M |
|
|
4 |
110PVC管接頭 |
若干 |
|
|
5 |
50PVC管 |
4M |
|
|
6 |
50PVC管接頭 |
彎頭 |
1 |
（四）熱水供暖系統
主要有電加熱鍋爐、散熱片等組成，可以進行系統管道的安裝，系統的安裝主要包括垂直式單管上供下回式系統安裝、垂直式單管上供上回式系統安裝、垂直式單管下供下回式系統安裝、垂直式雙管上供下回式系統安裝、垂直式雙管下供下回式系統安裝、水平式單管串聯式系統安裝、水平式單管跨躍式系統安裝等，可以自由組裝練習。
配置清單：
|
序號 |
設備名稱 |
數量 |
主要技術指標 |
|
1 |
散熱片 |
2 |
|
|
2 |
燃?xì)鉄崴?/span> |
1 |
|
|
3 |
閥門 |
2 |
|
（五）燃?xì)夤苈穼?shí)訓系統
本裝置能進行家用燃?xì)夤苈返牡陌惭b、連接、操作與使用的實訓，能進行各種線路的設計和連接、元件的結構識別與安裝、按線路圖將各部分連線、設計并安裝一個簡易應用系統等操作實訓。
設備配置
|
序號 |
設備名稱 |
數量 |
主要技術指標 |
|
1 |
天然氣不銹鋼波紋管 |
2個 |
0.5m，4分接口 |
|
2 |
膜式燃?xì)獗?/span> |
1個 |
G2.5 |
|
3 |
內外絲燃?xì)忾y |
1個 |
/ |
|
4 |
三外絲三通 |
1個 |
/ |
|
5 |
雙外絲底座閥 |
2個 |
/ |
|
6 |
液化氣瓶 |
1個 |
自備 |
（六）電氣控制系統
主要有配電箱、鍋爐電源、水泵電源、照明電源、PVC管等組成，可以進行電路施工敷線練習。
工具配置
|
序號 |
名稱 |
數量 |
說明 |
|
1 |
工具推車 |
1套 |
|
|
2 |
管螺紋鉸扳 |
1套 |
|
|
3 |
管子臺虎鉗 |
1套 |
（帶支架） |
|
4 |
PPR管剪刀 |
1套 |
|
|
5 |
熱熔機 |
1套 |
|
|
6 |
鋼鋸 |
1套 |
|
|
7 |
鋸條 |
1套 |
|
|
8 |
PVC膠水 |
1套 |
|
|
9 |
卷尺 |
1套 |
|
|
10 |
扳手 |
1套 |
|
|
11 |
管鉗 |
1套 |
|
|
12 |
生料帶 |
10套 |
|
|
13 |
十字螺絲刀、 |
1套 |
|
|
14 |
一字螺絲刀、萬用 |
1套 |
|
|
15 |
電氣控制箱 |
1套 |
|
|
16 |
鍋爐電源 |
1套 |
|
|
17 |
電線 |
1.5*50M |
紅 |
|
18 |
電線 |
1.5*50M |
M藍 |
|
19 |
電線 |
1.5*50M |
PE |
|
20 |
插座 |
3 |
|
（八） 視頻教學平臺
1、采用嵌入式技術和云計算平臺，支持實時數據傳輸、遠程訪問及存儲管理支持網絡視頻傳輸調試，可通過垂直/水平布線系統進行擴展實訓基礎安裝與調試：攝像頭安裝、鏡頭調試、解碼器接線、通道設置及定時錄像操作
2、系統集成應用：網絡安防設備選型、綜合布線設計、設備互聯互通及物聯網技術應用
故障排查與維護：系統運行狀態檢測、報警點接入控制、設備維護及應急處理
3、視頻監控實訓裝置通過模塊化設計、多系統聯動及智能化技術，覆蓋從設備安裝到復雜系統運維的全流程教學需求，為培養網絡安防技術人才提供高效實踐平臺。
配置
|
序號 |
名稱 |
數量 |
說明 |
|
1 |
網絡平臺 |
1套 |
|
|
2 |
視頻攝像頭 |
3套 |
|
|
3 |
網絡電源 |
1套 |
|
四、實訓項目
1、電氣系統安裝規劃
2、室內電氣的接線安裝
3、熱水供暖管材、管件及附件的連接
4、熱水供暖管道的試壓、清洗及試運行
5、給排水系統圖和控制電氣原理圖繪制
6、、不銹鋼復合管、PPR、UPVC管的切割、套絲、熔接、連接。
7、配件和器件的安裝
8、管道試壓與通水試驗
9、電氣設備安裝、接線與調試
10、淋浴房的航管道安裝
11、坐便器安裝
12、燃?xì)?、天燃?xì)獾陌惭b
13、室內供暖系統方法、安裝
14、家用燃?xì)夤苈返陌惭b與實訓
15、家用燃?xì)夤苈返穆夤收吓挪?br />
16、燃?xì)獗淼陌惭b實訓
17、燃?xì)獗淼淖x表與計費實訓
